HDMI para HDMI + áudio ( SPDIF + L / R)

Nossa série de conversores de HDMI , interruptores , extensores, matrizes e divisores são projetados para tornar a utilização do dispositivo A / V mais conveniente, mais confortável, mais produtiva e mais eficiente em termos de custo.

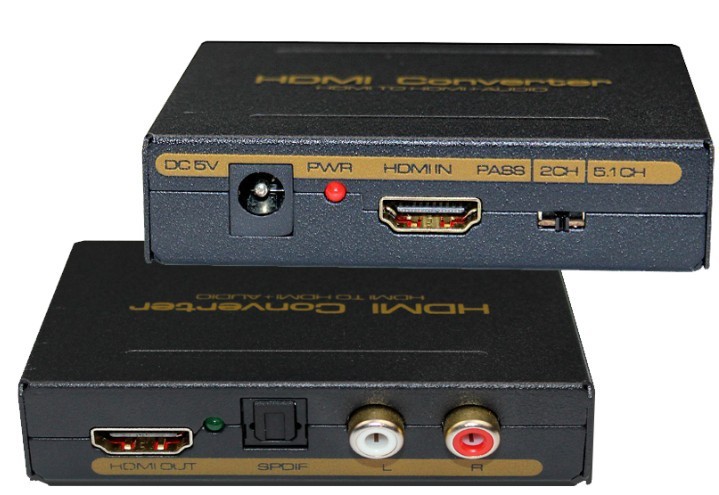

O conversor permite que o HD1TO1LR1 Fonte HD conectado a um único monitor HD e adiciona um extra de L + R e SPDIF porta de saída de áudio .
Nossos dispositivos oferecem soluções para o ruído , espaço e segurança preocupações , controle de centro de dados, distribuição de informação , apresentação da sala de conferência , escolas e ambientes de treinamento corporativo.

CARACTERÍSTICAS
l Uma entrada HDMI convertido para um HDMI + Áudio (SPDIF + R / L) de saída
l saída de áudio de apoio: SPDIF + R / L de saída de áudio analógico
l Resolução de entrada : até 1080p (50/60Hz)
l HDMI para conseguir a sincronização de separação do sinal de áudio . Há PASS /2.0CH / 5.1CA três tipos de opções de modo de áudio quando a fonte ou pia está funcionando, em relação ao LED é luz :

lindicação LED.
l Não há perda de qualidade
l Instala em minutos
l Necessidade de alimentação DC5V/1A

Os acessórios com as listas de máquinas como imagem
15V Power Adaptor
2Uma pc do Manual

ESPECIFICAÇÕES:
Resolução HDMI ................................. 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
Suporte ao formato de vídeo de cor .................................................. 24bit/deep 30bit cor, 36bit
Saída de áudio ........................................................................................ L / R + SPDIF
Max bandwidth………………………………………………………….………………….225MHz
Max de transmissão rate…………………….………………….………………….………………..6.75Gbps
Entrada / Saída de sinal TMDS ........................................................ 0.5 ~ 1.5Volts pp ( TTL)
Entrada / Saída de sinal DDC ................................................................. 5Volts pp ( TTL)
Distância do cabo de entrada ............................................. ≤ cabo padrão 15m AWG26 HDMI
Distância do cabo de saída ...........................................cabo padrão ≤ 20m AWG26 HDMI
Max de trabalho atual .................................................................................... 500 mA
Adaptador de alimentação ..................... formato de entrada: AC ( 50Hz, 60Hz ) 100V-240V ; saída: DC5V/1A
Faixa de temperatura de operação ............................................................... ( -15 a +55)
Faixa de umidade operacional .............................................5 a 90 % RH (sem condensação)
Dimensão ( L x W x H) ............................................................. 84.5X61.8X21 (mm)
Weight…..………………………………………………………..…….……………………..…135g
notas:
Pls usar a máquina como a instrução listados para manter a vida o uso a longo da máquina.

1 . A máquina deve ser colocada no local longe da Damp, de alta temperatura , Dusty , erosiva e meio ambiente oxidativo.
2 . Todas as peças estarão livres da forte agitação, bater , cair.
3 . Tocar o adaptador de alimentação com as mãos molhadas é proibida.
4 . Pls manter a cabeça adaptador de energia e não puxe o cabo de alimentação quando cortado da tomada.
5 . Pls desligue a energia quando a máquina não for usada por muito tempo.
6 . Pls não abra a tampa e não toque nas peças internas .
7 . Pls use o adaptador de alimentação original de fábrica.

=============================================

Description

HDMI TO HDMI+Audio (SPDIF+L/R)

Our series of HDMI converters, switches, extenders, matrixes and splitters

are designed to make your A/V device use more convenient, more

comfortable, more productive and more cost-efficient.
The HD1TO1LR1 converter allows the HD Source connected to single HD

Display and adds extra one L+R and SPDIF audio out port.
Our devices offer solutions for noise, space and security concerns, data

center control, information distribution, conference room presentation,

school and corporate training environments.
FEATURES
l One HDMI input converted to one HDMI+ Audio (SPDIF+R/L)output
l Output audio support: SPDIF+R/L analog Audio Output
l Input Resolution: up to 1080P(50/60Hz)
l HDMI to achieve the synchronization of audio signal separation. There

are PASS /
2.0CH / 5.1CH three kinds of audio mode options
l LED indication: when source or sink is working, LED relative to is

light.
l No loss of quality
l Installs in minutes
l Need DC5V/1A power supply

The accessories with the machines lists as picture
15V Power Adaptor
2one pc of Manual

SPECIFICATIONS:
HDMI resolution

…………………………...24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
Support video color format …………………………..…..………….24bit/deep color

30bit,36bit
Audio output……………………………………………………………………………. L/R+SPDIF
Max bandwidth………………………………………………………….………………….225MHz
Max baud rate…………………….………………….………………….………………..6.75Gbps
Input/Output TMDS signal ………….……………………………….……0.5~1.5Volts p-p(TTL)
Input/Output DDC signal ……………………………………………..………… 5Volts p-p (TTL)
Input cable distance..…... ………………………. ….…..≤15m AWG26 HDMI standard cable
Output cable distance……………………………….…...≤20m AWG26 HDMI standard cable
Max working current…………………………………………………………………………500mA
Power adapter format…………….…..Input:AC (50HZ, 60HZ) 100V-240V; Output:

DC5V/1A
Operating Temperature range……..…………….………………………………… (-15 to +55)
Operating Humidity range………………………….….……….5 to 90%RH (No Condensation)
Dimension (L x W x H)     ……………………………….……………………84.5X61.8X21 (mm)
Weight…..………………………………………………………..…….……………………..…135g
Notes:
Pls use the machine as the instruction listed to keep the long use

lifetime of the machine.
1.      The machine should be placed at the spot far from the Damp, High-

Temperature, Dusty, Erosive, and oxidative environment.
2.      All parts will be free from the strong shake, hit, fall.
3.      Touching the power adaptor with the wet hands is prohibited.
4.      Pls hold the power adaptor head and do not pull the power cord

when cut off from the socket.
5.      Pls turn the power off when the machine is not used for long time.
6.      Pls do not open the cover and do not touch the inside parts.
7.      Pls use the original factory power adaptor.
